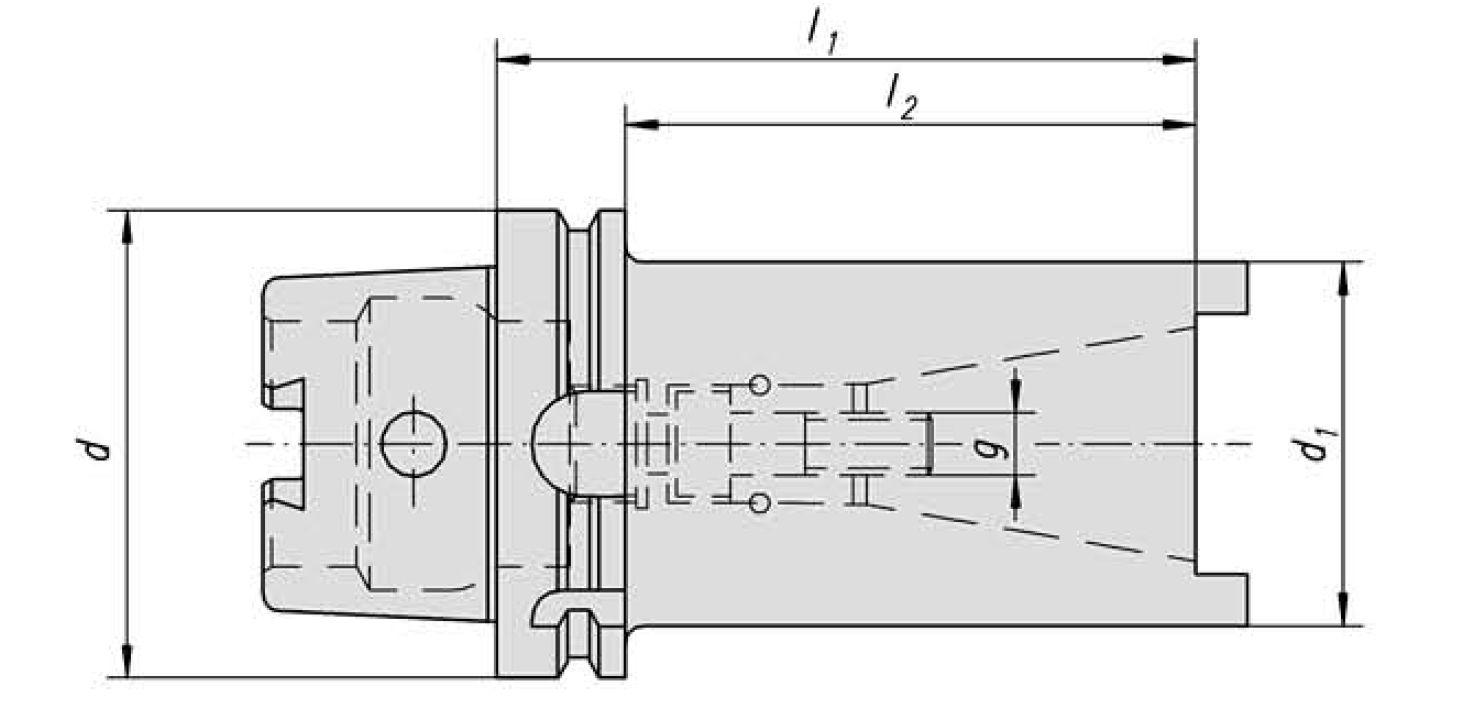

Adapter HSK auf Steilkegel
Für Spindeladapterhülse DIN 69893 (HSK-A) zur Aufnahme von Werkzeugen mit SK/BT-Steilkegelschaft
| HSK-Spindel | Innenkegel | L | D | d1 | f5 | RK Thread | Artikelnummer |
|---|---|---|---|---|---|---|---|
|
HSK-F63 to SK30 (DIN/BT)
|
SK 30 (DIN/BT) | 90 | 50 | 63 | 26 | M12 | 668.463.830.000 |
HSK-F63 to SK30 (DIN/BT)Anwendung: Zur Aufnahme von Steilkegel-Werkzeughaltern in einer HSK-Spindel.
Innenkegel
SK 30 (DIN/BT)
L
90
D
50
d1
63
f5
26
RK Thread
M12
Artikelnummer
668.463.830.000
|
|||||||
|
HSK-A/C/E 63 to SK30 (DIN/BT)
|
SK 30 (DIN/BT) | 100 | 50 | 63 | 26 | M12 | 618.363.830.000 |
HSK-A/C/E 63 to SK30 (DIN/BT)Anwendung: Zur Aufnahme von Steilkegel-Werkzeughaltern in einer HSK-Spindel.
Innenkegel
SK 30 (DIN/BT)
L
100
D
50
d1
63
f5
26
RK Thread
M12
Artikelnummer
618.363.830.000
|
|||||||
|
HSK-A/C/E 63 to SK40 (DIN/BT)
|
SK 40 (DIN/BT) | 116 | 63 | 63 | 26 | M16 | 618.363.840.000 |
HSK-A/C/E 63 to SK40 (DIN/BT)Anwendung: Zur Aufnahme von Steilkegel-Werkzeughaltern in einer HSK-Spindel.
Innenkegel
SK 40 (DIN/BT)
L
116
D
63
d1
63
f5
26
RK Thread
M16
Artikelnummer
618.363.840.000
|
|||||||
|
HSK-A/C/E 80 to SK40 (DIN/BT)
|
SK 40 (DIN/BT) | — | — | 80 | — | M16 | 618.380.840.000 |
HSK-A/C/E 80 to SK40 (DIN/BT)Anwendung: Zur Aufnahme von Steilkegel-Werkzeughaltern in einer HSK-Spindel.
Innenkegel
SK 40 (DIN/BT)
L
—
D
—
d1
80
f5
—
RK Thread
M16
Artikelnummer
618.380.840.000
|
|||||||
|
HSK-A/C/E 100 to SK30 (DIN/BT)
|
SK 30 (DIN/BT) | — | — | 100 | 29 | M12 | 618.390.830.000 |
HSK-A/C/E 100 to SK30 (DIN/BT)Anwendung: Zur Aufnahme von Steilkegel-Werkzeughaltern in einer HSK-Spindel.
Innenkegel
SK 30 (DIN/BT)
L
—
D
—
d1
100
f5
29
RK Thread
M12
Artikelnummer
618.390.830.000
|
|||||||
|
HSK-A/C/E 100 to SK40 (DIN/BT)
|
SK 40 (DIN/BT) | 123.5 | 63 | 100 | 29 | M16 | 618.390.840.000 |
HSK-A/C/E 100 to SK40 (DIN/BT)Anwendung: Zur Aufnahme von Steilkegel-Werkzeughaltern in einer HSK-Spindel.
Innenkegel
SK 40 (DIN/BT)
L
123.5
D
63
d1
100
f5
29
RK Thread
M16
Artikelnummer
618.390.840.000
|
|||||||
|
HSK-A/C/E 100 to SK50 (DIN/BT)
|
SK 50 (DIN/BT) | 160 | 100 | 100 | 29 | M24 | 618.390.850.000 |
HSK-A/C/E 100 to SK50 (DIN/BT)Anwendung: Zur Aufnahme von Steilkegel-Werkzeughaltern in einer HSK-Spindel.
Innenkegel
SK 50 (DIN/BT)
L
160
D
100
d1
100
f5
29
RK Thread
M24
Artikelnummer
618.390.850.000
|
|||||||
Keine Produkte entsprechen den ausgewählten Filtern.
